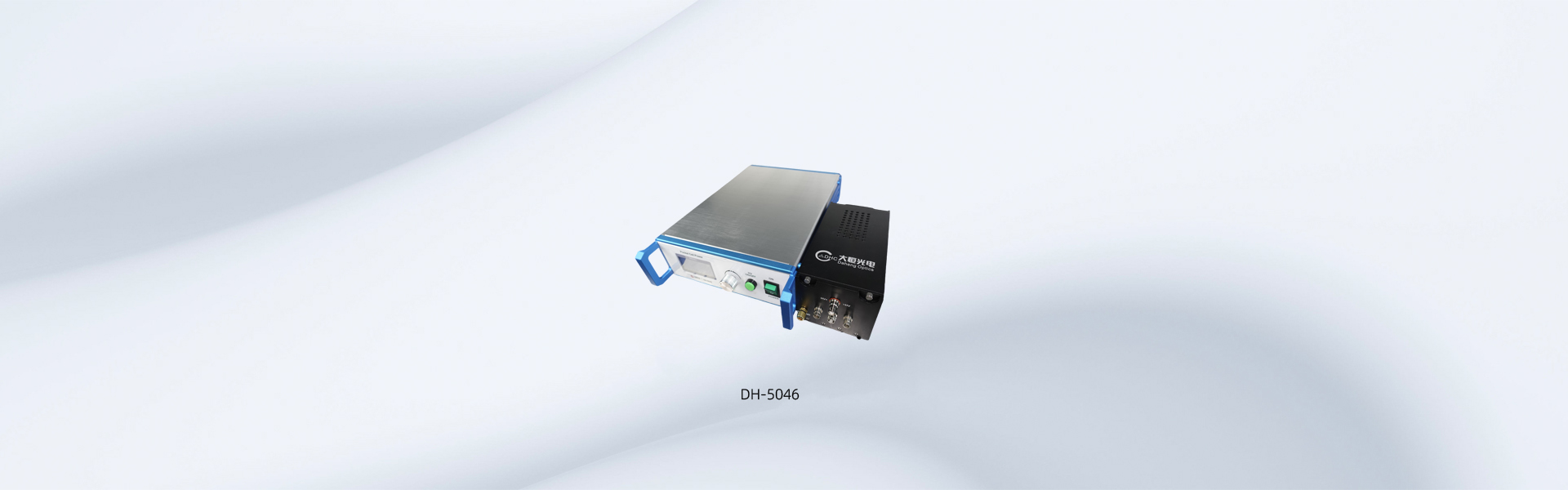

DH-5046系列飞秒激光普克尔盒系统
♦ 产品简介
DH-5046系列飞秒激光普克尔盒系统是集光学普克尔盒、机械调整架、高速驱动模块、高压电源为一体的高度集成化的光机电一体化系统。整套系统基于电光效应，通过普克尔盒与高速驱动模块、高压电源相配合，可以为不同波长的激光提供四分之一波电压或者二分之一波电压，从而在不同场景下实现脉冲选择及脉冲调制的功能。
电学部分：通过高压电源与高速驱动模块的配合，可以在1kV-10kV较大的电压范围内实现5ns的快速上升下降时间，非常适合大口径、超快激光使用。
光学部分：DKDP、BBO、RTP多种普克尔盒晶体与高质量光学镀膜配合，可以在300-2000nm这一宽光谱范围内保证低损耗、高损伤，适合各种大能量激光使用。
机械部分：二维可调俯仰偏摆台可提供精细的姿态调整，调节旋钮外置便于在加压情况下进行细微调节，安全可靠。整套系统集成度高，可根据客户需求进行各种定制化开发。
♦ 产品特点
● 5ns上升及下降时间
● 5ns-1μs门宽连续可调
● 多种晶体材料、多种通光口径可选，最大可达25mm
● 高集成度、高稳定性
♦ 产品参数
| HV开环调整范围 | 1kV-10kV DC | 光学上升下降沿（10-90%） | 3-7ns（10mm口径，5pF） |
| 高压脉冲宽度（门宽范围） | 半高全宽，5ns到1us可调 | 重复频率 | 最大电压下（4-7pF普克尔盒）单发至最大5kHz |
| 开关输入输出延迟 | 不高于80ns | 外触发输入 | 3.5-5V |
| 系统输入输出抖动 | <1ns | 有效通光口径 | 3-25mm |
| 晶体材料 | DKDP、BBO、RTP | 镀膜 | 增透膜，R≤2%（<1% 典型值） |
| 静态消光比 | ≥5000:1 （典型值） | 损伤阈值 | ≥10J/cm2@1064nm，10ns，10Hz（典型值） |
| 电容 | 4-7pF | 光机部分尺寸 | 250mm×102mm×115mm |
