DH-DTG 数字延时信号发生器

DH-DTG 数字延时信号发生器

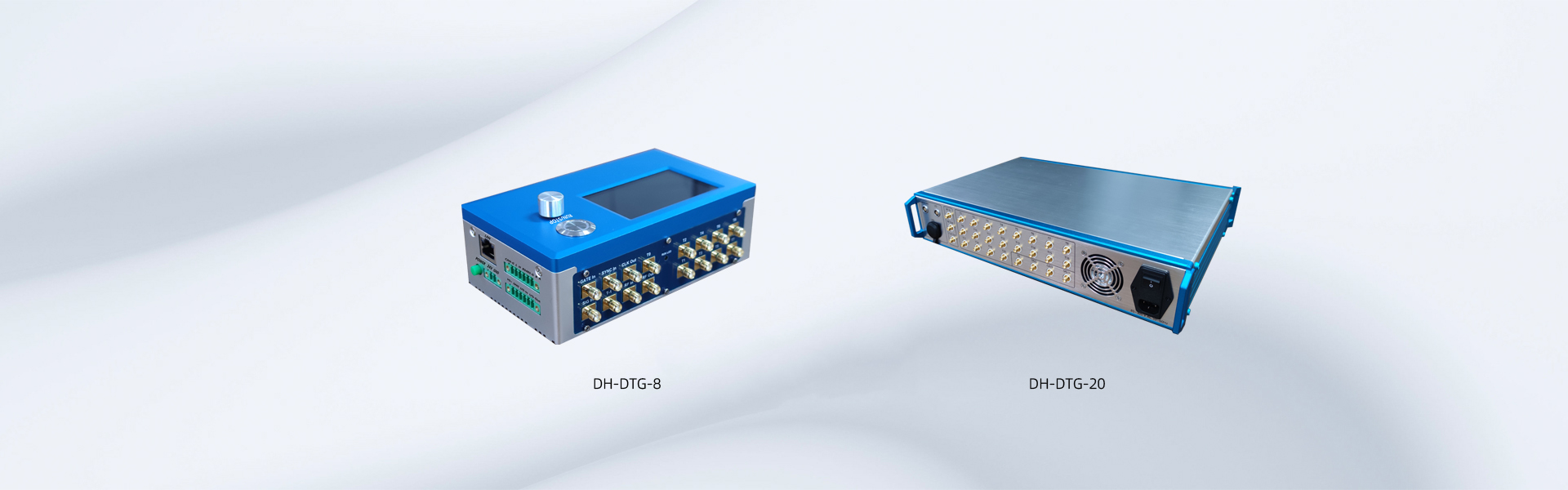

DH-DTG系列数字延时信号发生器，具备多通道脉冲信号输出，各个通道信号宽度、延时、频率、驱动电压等参数数字可调。仪器支持内外时钟设置，内嵌超低温漂晶振。通道间延时设置最高精度≤10ps，最小脉冲宽度可达10ns，通道间时间抖动≤30ps，脉冲上升沿≤1.5ns。支持硬件定制和软件定制开发；开放通讯协议及API，支持C++\C#\Labview等主流平台二次开发。

♦ DH-DTG 数字延时信号发生器（8通道）

◊ 产品简介

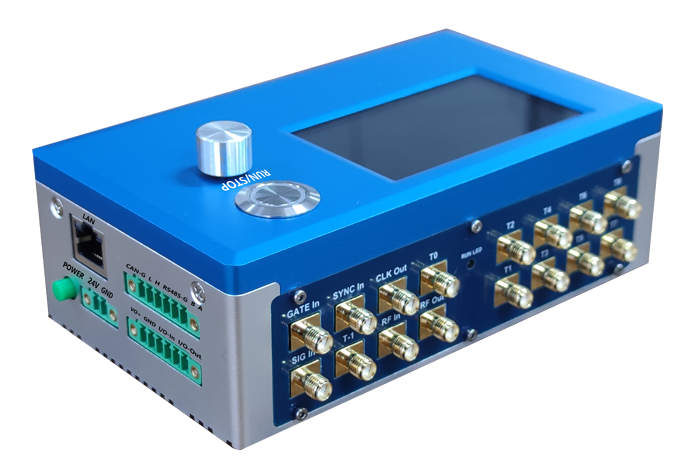

DH-DTG-8是一款紧凑型的定时脉冲信号发生器，特别适合系统或设备OEM应用。其具备8个通道脉冲信号输出，各个通道信号宽度、延时、频率、驱动电压等参数数字可调。仪器支持内外时钟设置，内嵌超低温漂晶振。

DH-DTG-8通道间延时设置最高精度≤10ps，最小脉冲宽度可达10ns，通道间时间抖动≤30ps，脉冲上升沿≤1.5ns。

DH-DTG-8支持硬件定制和软件定制开发；开放通讯协议及API，支持C++\C#\Labview等主流平台二次开发。

◊ 产品特点

· 延时精度≤10ps；

· 时间抖动≤30ps；

· 支持多台延时器级联；

· 支持门控和单脉冲触发；

· 支持单发多发控制输出，多发脉冲数量可设置。

◊ 产品参数

内部时钟	100MHz±0.1ppm(TCXO)	外部输入时钟频率	20~100MHz(≥300mV@阻抗50Ω)
通道总数	8	高精度通道	4（支持4组重频输出）
高精度精度	≤10ps	低精度通道	4（支持4组重频输出）
低精度精度	≤2.5ns	延时	0~1000ms
脉冲宽度	10ns~100ms	内触发频率	0.1Hz~5.0MHz
高精度通道间抖动	≤30ps(8h@25℃)	低精度通道间抖动	≤50ps(8h@25℃)
输出	5.0V/9.0V@阻抗1MΩ；2.5V/4.5V@阻抗50Ω	上升时间	1.5ns（典型值）
外触发频率	0.1Hz~1.0MHz（上升沿触发，≥1.5V@阻抗50Ω）	单脉冲触发	1个（上升沿触发，≥1.5V@阻抗50Ω）
门控输出	1个（高电平有效，≥1.5V@阻抗50Ω）	多脉冲输出	1~65535发可设置（远程配置，支持硬件触发和软件触发）
电源	24V DC(≤50W)	触摸屏	3.5英寸电容触摸屏（分辨率800×480）
RS485	1个（隔离接口；仪器配置或系统控制应用）	以太网LAN	1个（仪器配置或系统控制应用）
CAN	1个（隔离接口；仪器配置或系统控制应用）	开关量输入	1个（干节点输入）
开关量输出	1个（继电器触点输出）	模拟量输出	1个（0~5V或0~10V模拟量输出）
外形尺寸	163(D)x100(W)x54(H)mm

♦ DH-DTG 数字延时信号发生器（20通道）

◊ 产品简介

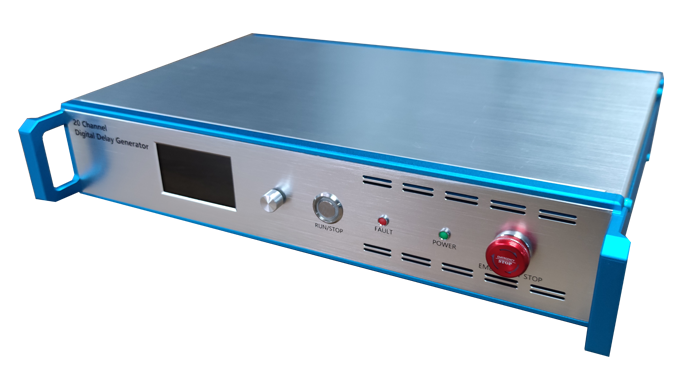

DH-DTG-20可以对复杂光学系统进行完全同步时间控制。其具备20个通道脉冲信号输出，各个通道信号宽度、延时、频率、驱动电压等参数数字可调。仪器支持内外时钟设置，内嵌超低温漂晶振。

DH-DTG-20通道间延时设置最高精度≤10ps，最小脉冲宽度可达10ns，通道间时间抖动≤30ps，脉冲上升沿≤1.5ns。

DH-DTG-20支持硬件定制和软件定制开发;开放通讯协议及API，支持C++\C#\Labview等主流平台二次开发。
