【新品推荐】步进电机控制器

♦ 产品介绍

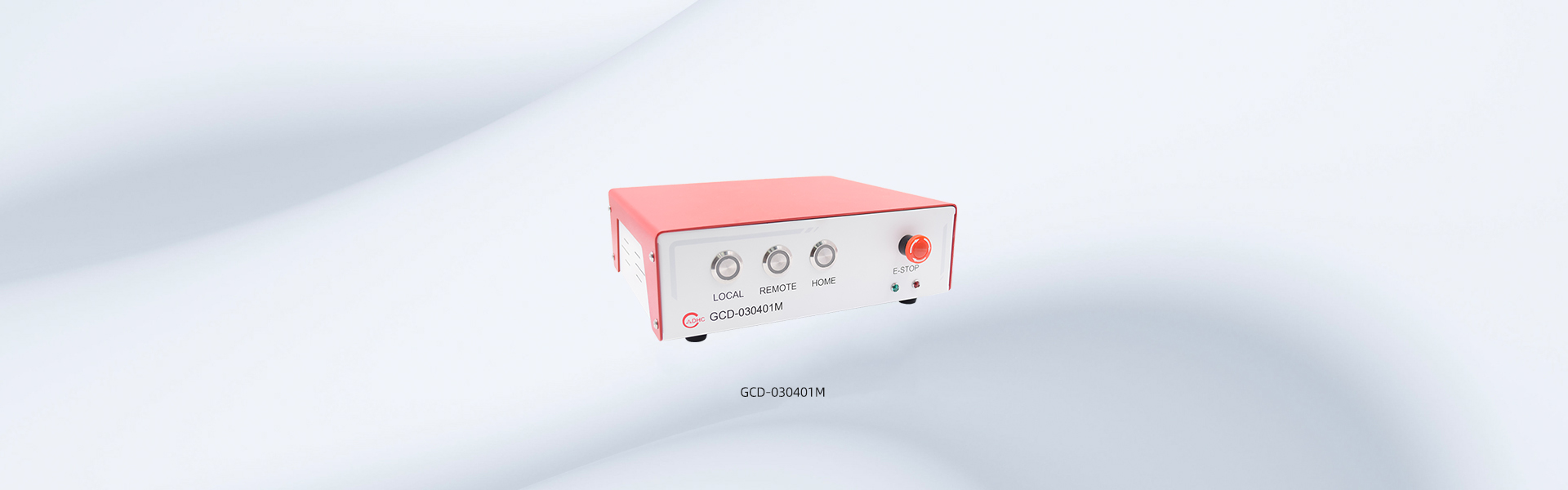

大恒光电GCD-030401M 单轴控制器，采用 RS485 通讯，基于标准的 Modbus RTU 协议，内置高性能驱控一体型步进电机驱动器，可驱动电控位移台，具有使用简单、稳定可靠、功能丰富等特点。

详细使用说明可点击上方图片跳转商城页面下载。

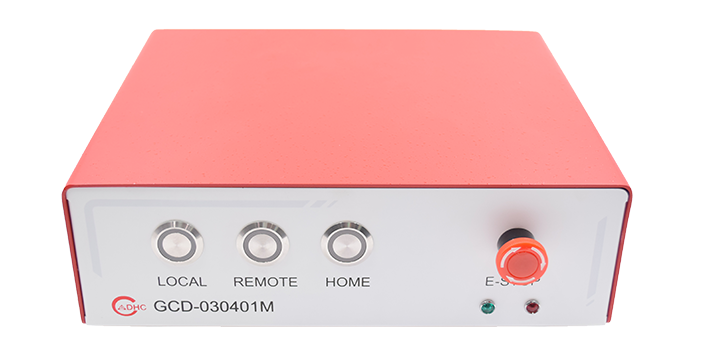

前面板

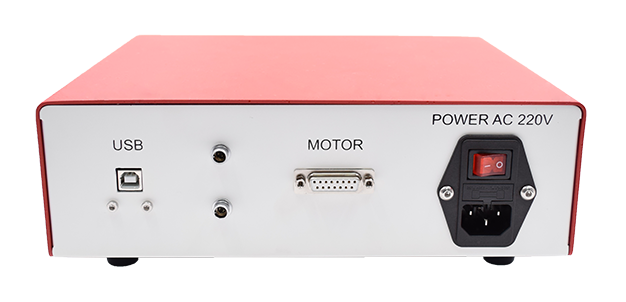

后面板

♦ 适用产品型号

	适用产品型号	配套软件
平移台	GCD-302 系列、GCD-202 系列、GCD-203 系列、GCD-501100M、GCD-502系列、GCD-T系列、GCD-TBN 系列、GCD-TBL系列	GCD-0304M V1.0
旋转台	GCD-RA40M 系列、GCD-RA60M 系列、GCD-RA90M 系列、GCD-RA105M 系列
角位移台	GCD-GA6550M、GCD-GA6575M
滤光盘	GCD-FW01M、GCD-FW02M
波片架	GCD-WPH01M

♦ 技术优势

● 具有掉电制动保护功能，能连接有掉电制动保护功能的位移台；

● 单独或联网使用，最多支持 3 路多维级联；

● 配套GCD-0304M软件控制，可控制 1~3 轴位置运动系统，可单步执行或设置运行方案，功能丰富，操作简单，界面清晰直观；

● 具有上位机自动控制、手动控制、急停和限位、多维顺序、用户工作原点、速度自定义、实时位置和状态显示等功能；

● 支持参数设定，提供 20 和 50 两档细分可选择；

● 二次开发功能丰富，使用方便。支持获取电机位置速度信息、软件急停、回零等，配有C#、C++、Labview、Matlab、Python二次开发示例。

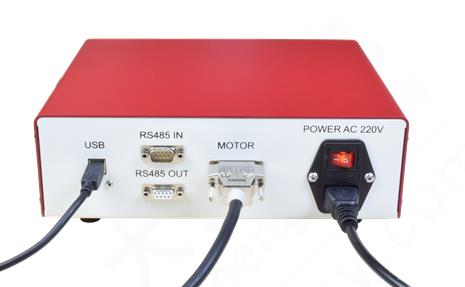

单轴连接示意图

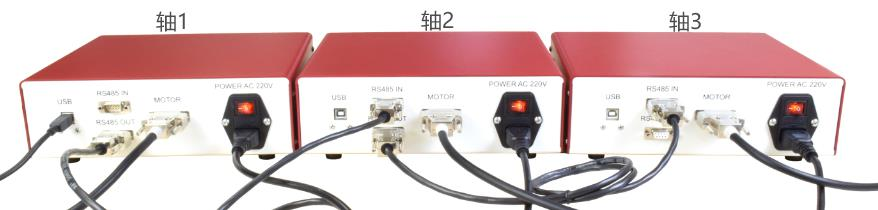

3轴级联示意图

♦ 规格参数
