多片空气隙透镜低像差设计，6mm-24mm连续可变焦距，光斑质量更优~

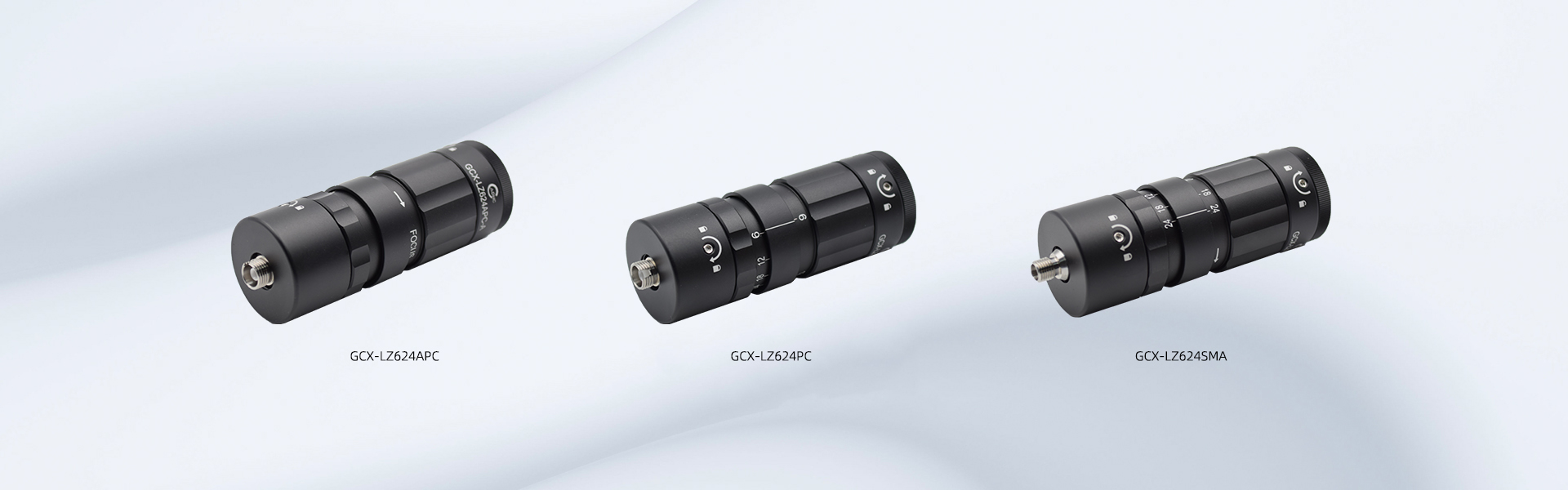

变焦光纤准直镜
♦ 产品介绍
GCX-LF624系列变焦光纤准直镜采用多片空气隙透镜低像差设计，可对单模光纤输出光束进行优质的准直，与GCX-LF/LFA系列非球面光纤准直镜相比，该系列镜头可获得更优质（M2因子接近1）的光斑质量。
 |

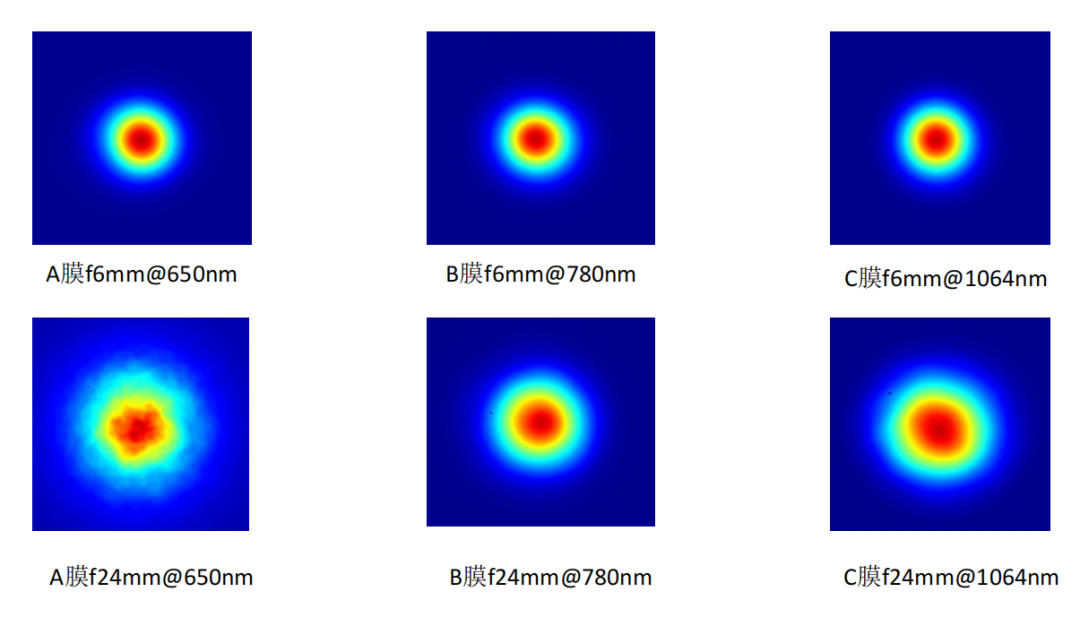

| 准直光斑实测典型图 |

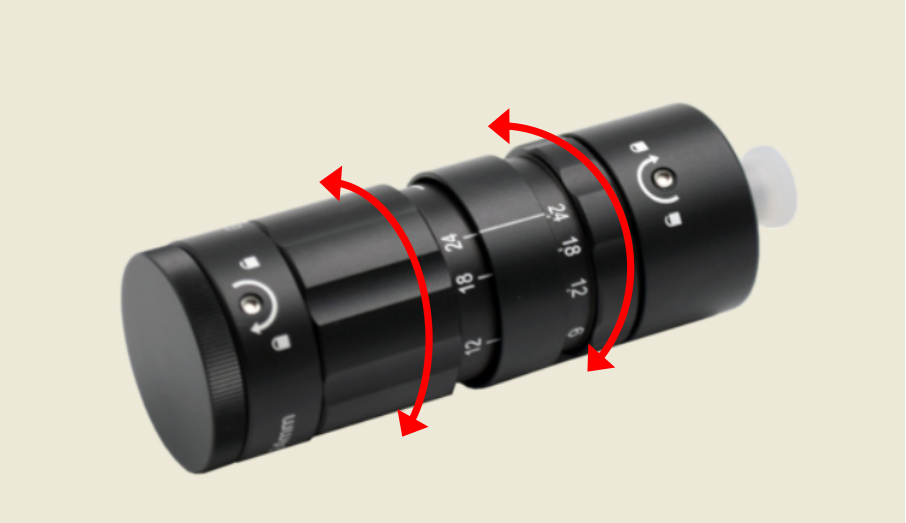

与其它准直镜具有固定焦距的设计不同，该系列镜头设计了6mm-24mm的连续可变焦距，镜头上具有两处可调手轮（镜片滑动非旋转），在使用该镜头的时候，可以通过旋转两处手轮来调整镜头焦距，从而轻松得到不同大小和发散角的输出光斑，同时一台镜头可兼顾设计带宽内的不同波长（微调出光端调焦手轮）。
 |
该系列镜头除了具有变焦功能之外，也可对出射光束的发散角进行连续调节，客户通过调节出光端调焦手轮，可以实现出射光束聚焦在最远束腰距离与0.3m之间的任意位置。
♦ 产品特点
• 变焦范围：6mm~24mm
• 镀宽带增透膜：
A膜：Rave<0.5%400-700nm
B膜：Rave<0.5@650-1100nm
C膜：Rave<0.5@1050-1650nm
• 变焦指向稳定性：<1mrad(FC/PC，FC/APC接头) ； <4mrad（SMA）
• 镜头最大NA：0.22
• 最短对焦距离：0.3m
• 接口类型：FC/PC&FC/APC(2.2mm宽键)，SMA
• 低波前误差：<λ/10@400-1650nm
♦ 参数规格
| 型号 | 接口 | 镀膜 | 准直光斑典型值 | 镜头透过率典型值 | 损伤阈值 | 指向稳定性 |
| GCX-LZ624PC-A | PC（2.2mm宽键） | AR400-700nm |
Φ1.16~4.64@532nm（光纤型号DH-FSM450） Φ1.24~4.96@650nm（光纤型号DH-FSM600） |
T＞86%@532nm | 3J/cm2(532nm,10ns,10Hz) | ＜1mrad |
| GCX-LZ624APC-A | APC（2.2mm宽键） | |||||
| GCX-LZ624SMA-A | SMA | ＜4mrad | ||||
| GCX-LZ624PC-B | PC（2.2mm宽键） | AR650-1100nm |
Φ1.19~4.77@780nm（光纤型号DH-FSM780） Φ1.31~5.24@1064nm（光纤型号DH-FSM1064） |
T＞88%@1064nm | 7.5J/cm2(1064nm,10ns,10Hz) | ＜1mrad |
| GCX-LZ624APC-B | APC（2.2mm宽键） | |||||
| GCX-LZ624SMA-B | SMA | ＜4mrad | ||||
| GCX-LZ624PC-C | PC（2.2mm宽键） | AR1050-1650nm |
Φ1.31~5.24@1064nm（光纤型号DH-FSM1064） Φ1.25~4.98@1550nm（光纤型号DH-FSM1550） |
T＞85%@1550nm | 7.5J/cm2(1064nm,10ns,10Hz) | ＜1mrad |
| GCX-LZ624APC-C | APC（2.2mm宽键） | |||||
| GCX-LZ624SMA-C | SMA | ＜4mrad |
其它参数见上文【产品特点】部分

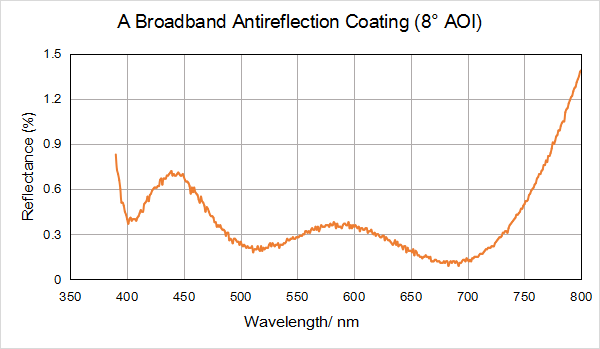

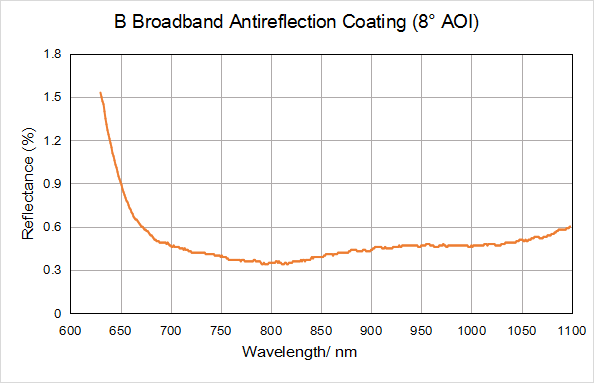

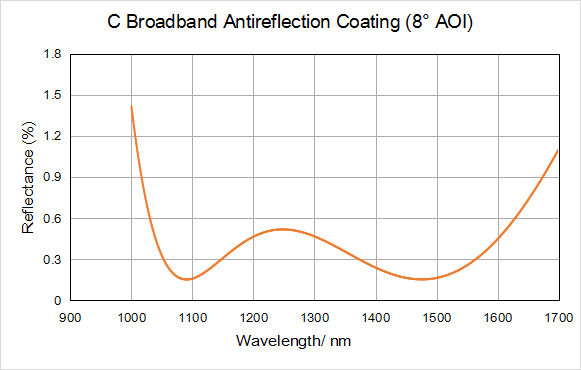

♦ 镀膜曲线
 |
 |
 |
♦ 发散角曲线
以下曲线为准直镜头在单波长条件下完成准直度调试后，从镜头端面开始至5m处光斑直径的变化曲线，即准直光斑1/e2光束直径与传播距离的关系。该曲线为理论模拟结果，参与计算的光纤型号及波长见图中注释。
此处仅展示部分结果，详情可见网上商城产品页。
 |

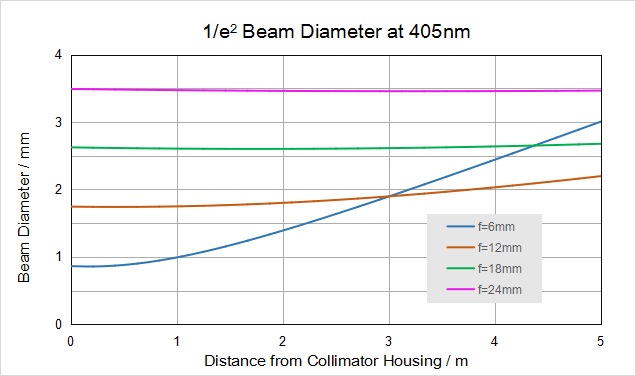

| GCX-LZ624-A膜准直镜针对DH-FSM400单模光纤的计算结果 |
 |

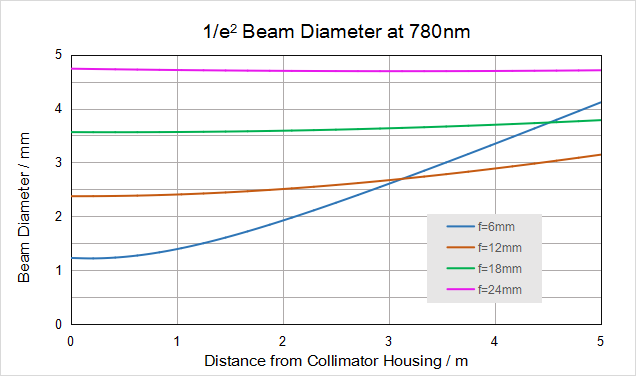

| GCX-LZ624-B膜准直镜针对DH-FSM780单模光纤的计算结果 |
 |

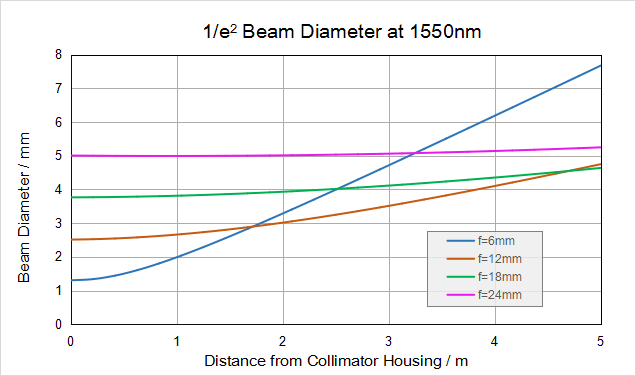

| GCX-LZ624-C膜准直镜针对DH-FSM1550单模光纤的计算结果 |
♦ 相关产品

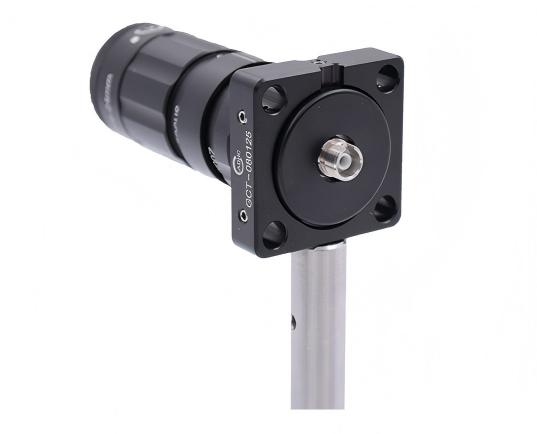

镜头设计有专用安装支架GCT-080125，可通过M4螺纹孔将镜头稳定固定在GCM-03系列套筒支架上，如下图，或者通过支架上4个Φ6mm光孔连接同轴GCT-01支杆与GCT-02等同轴支架，以兼顾不同实验搭建方式的灵活使用。
 |
| 安装示意图 |
